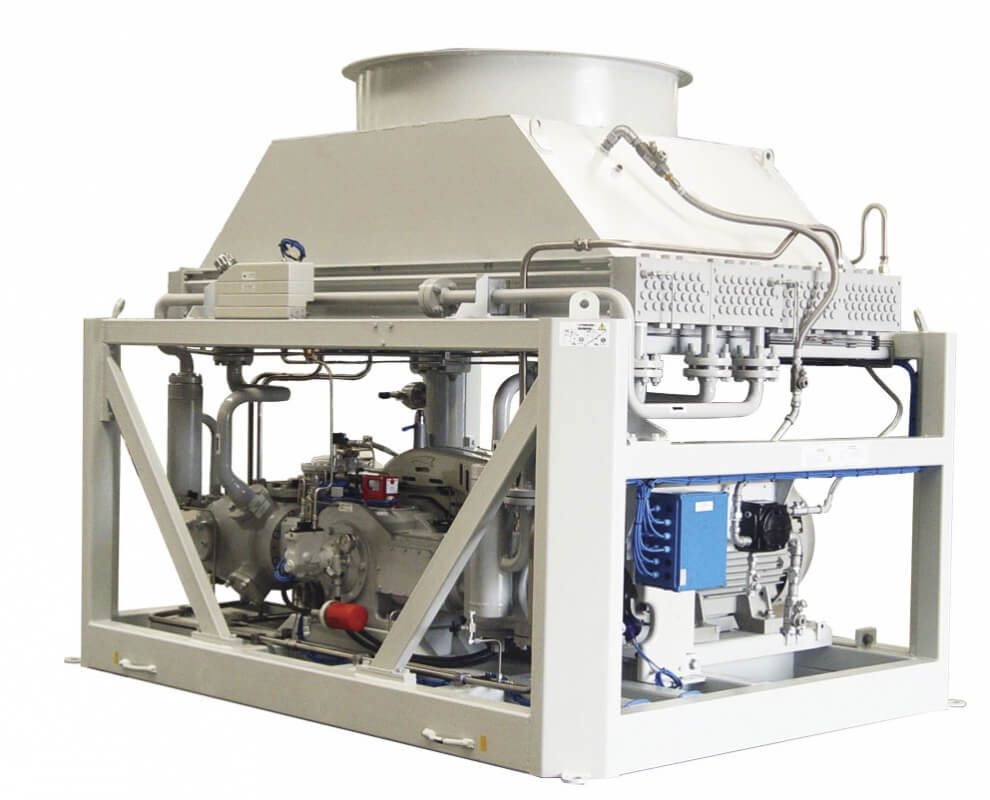

Compresor Variable

Los equipos de presión de entrada de gas variable funcionan como compresor estándar o booster en el mismo producto y son la solución más efectiva para cubrir las necesidades en zonas en las que aún no hay red de gasoductos. Esta versatilidad les permite recibir gas proveniente de unidades de transporte de gas o directamente de la red de gasoducto y abastecer una estación de carga de GNC en condiciones normales logrando la mejor performance y ahorrando energía.



  • Desde unidad de transporte de gas: Presión de aspiración: 250 a 14 bar / 3.625 a 203 PSI
  • Desde red de gasoducto: Presión de aspiración: 9 a 60 bar / 130 a 870 PSI
  • Caudal: 100 a 4000 Nm³/h/ 58.8 a 2354 SCF/m
  • Horizontal contrapuesto de 2 / 3 /4 / 5 etapas
  • Transmisión por correas o acople directo
  • Motor eléctrico
  • Potencia: 45/110/132kW ( 60/150/175HP)
  • Refrigerado por aire
  • Sistema de lubricación
Compresor Variable

Los equipos de presión de entrada de gas variable funcionan como compresor estándar o booster en el mismo producto y son la solución más efectiva para cubrir las necesidades en zonas en las que aún no hay red de gasoductos. Esta versatilidad les permite recibir gas proveniente de unidades de transporte de gas o directamente de la red de gasoducto y abastecer una estación de carga de GNC en condiciones normales logrando la mejor performance y ahorrando energía.



  • Desde unidad de transporte de gas: Presión de aspiración: 250 a 14 bar / 3.625 a 203 PSI
  • Desde red de gasoducto: Presión de aspiración: 9 a 60 bar / 130 a 870 PSI
  • Caudal: 100 a 4000 Nm³/h/ 58.8 a 2354 SCF/m
  • Horizontal contrapuesto de 2 / 3 /4 / 5 etapas
  • Transmisión por correas o acople directo
  • Motor eléctrico
  • Potencia: 45/110/132kW ( 60/150/175HP)
  • Refrigerado por aire
  • Sistema de lubricación
TipoSCA 50-3 BD70-2 BD70-3-19 BD75-2 BD115-3 BD115-5-14 BD
Número de etapas
3 23233
Desde unidad de transporte de gas:
Presión máx. de aspiración(bar)
250250250250250250
Presión mín. de aspiración
253020301414
Desde red de gasoducto:
Presión máx. de aspiración
25 6019601915
Presión mín. de aspiración
17 281225129
Presión de descarga
250 250250250250250
Carrera (mm)
50 707075115115
Potencia motor principal
45 kW (60 HP)45 kW (60 HP) 110 kW (150 HP)132 kW (175 HP)132 kW (175 HP)75/132 kW (100/175 HP)
Potencia aeroenfriador
2,2 kW3 kW2,2 kW5,5 kW5,5/7,5 kW11 kW
Tensión-Frecuencia

220/380/440 vca - 50-60 hz

Velocidad (RPM)
1480/1780
  • Cabina acústica con iluminación antiexplosiva
  • Transductores de temperatura
  • Sensor de mezcla explosiva
  • Sensor de nivel de aceite en bastidor
  • Acumulador de aceite
  • Arrestallama en cañería de venteo
  • Protección de volante antichispa
  • Calefactor de aceite
  • Protección para caños de alta temperatura
  • Termostato
  • Sistema extintor de llama
  • Drenaje automático de recipientes
  • Sensor de llama
  • Filtro de entrada (single o duplex)
  • Sensor medidor de caudal de gas
  • Tablero on-board
  • Panel prioritario de descarga a almacenajes o surtidores
  • Monitoreo Remoto
  • Presóstato por baja presión para válvula reguladora
  • Transductores de presión interetapa
  • VariablesSCA 50-2M BDSCA 50-3 BD 70-2 BD70-3 BD75-2 BD 115-3 BD115-5-14 BD
    Alto
    2.620 mm / 8' 7"2.620 mm / 8' 7"2200 mm / 7' 3" 2.200 mm / 7' 3"2.340 mm / 7' 8" 3.000 mm / 9' 10" 2.600 mm / 8' 6"
    Ancho
    1.015 mm / 3' 4" 1.015 mm / 3' 4"2950 mm / 9' 8"2.950 mm / 9' 8"2.600 mm / 8' 7" 4.100 mm / 13' 5" 2.100 mm / 6´10"
    Profundidad
    4.130 mm / 13' 7"4130 mm / 13' 7"2050 mm / 6' 9"2.050 mm / 6' 9"2.100 mm / 6' 10"2.350 mm / 7' 8"4.200 mm / 13´9"
    Peso
    3.500 Kg5.440 Kg2.500 Kg1.950 Kg3.800 Kg12.000 Kg12.000 Kg
